Цифровая рентгеновская система сканирования OpenVision DX - это простая в использованиисистема с выводом видео в динамическом режиме для радиографического контроля в реальном времени и создания отчетов. Запатентованная комбинация источника рентгеновского излучения 70 кВ, установленного на С-образном кронштейне, и цифрового приемника позволяет наблюдать внешние дефекты размером всего 0,010 дюйма (250 мкм) в изолированном трубопроводе.
OpenVision DX может использоваться для различных комбинаций изоляции и облицовки, включая минеральную вату и силикат кальция с оцинкованной сталью, нержавеющей сталью и алюминиевой облицовкой до 91 дюйма (91 см) в общем диаметре.
OpenVision DX позволяет осматривать сотни футов (много десятков метров) изолированных трубопроводов, чтобы быстро идентифицировать признаки коррозии или предшественников коррозии, таких как образование накипи, и т.д. Фотографии и видео в реальном времени записываются и загружаются одним нажатием кнопки для быстрого просмотра и создания отчетов.
Цифровая система сканирования OpenVision DX-NDT соответствует стандартам IRR99 / IRR17, ANSI 43.5 и CE.
Технические характеристики
| Область формирования изображения (поле зрения) | 4 дюйма х 6 дюймов (10 см х 15 см) | ||
|
Размеры Разрешение рентгеновской трубки на приемник Толщина блока формирования изображения Толщина рентгеновской трубки |
От 9,5 дюймов (24 см) до 20,9 дюймов (53 см) 2,5 дюйма (6,4 см) 3,4 дюйма (8,7 см) |
||
| Время запуска | 30 секунд | ||
| Время выключения | 5 секунд | ||
|
Рентгеновская энергия Низкий Средний Высоко |
Напряжение (кВ) 40 55 70 |
Ток (мА) 0.300 0.218 0.171 |
Доза 12 дюймов (30,5 см) из рентгеновской трубки 50 R / ч (0,5 Зв / ч) 80 R / час (0,8 Зв / час) 95 R / час (0,95 Зв / час) |
| Угол излучения (приблизительно) |
25 ° по горизонтали 17 ° по вертикали |
||
| Разрешение изображения |
0,004 дюйма (0,1 мм) |
||
|
Срок службы батареи Непрерывная работа с 5 Ач батареей Время ожидания |
3 часа 8 часов |
||
|
Вес системы С-дуга Монитор с ручкой (опция) Упакованная система (вес при транспортировке) |
11 фунтов (5 кг) 6,4 кг (2,9 кг) 53 фунта (24 кг) |
||
| Рабочая Температура |
От -20 ° F до 120 ° F (От -29 ° C до 49 ° C) |
||
| Температура хранения |
От -30 ° F до 140 ° F (От -34,5 ° C до 60 ° C) |
||
| Опции дисплея |
10 in. LED Monitor: 1024 x 600 pixels PirateEye: 854 x 480 pixels Any device that accepts HDMI signals |
||
|
Запись Внутренняя емкость объем Разрешение (изображение и видео) Способ передачи изображения / видео |
128 GB 1280 X 720 USB |
||
| Размеры при доставке |
32 дюйма х 20,5 дюйма х 12,5 дюйма (82 см х 52 см х 32 см |
||
Преимущества
Надежность
Прочный алюминиевый и карбоновый c-образный кронштейн оснащен надежным металлокерамическим рентгеновским источником, встроенным контроллером и аккумулятором.
Также цифровая система сканирования OpenVision DX CUI имеет CMOS-детектор.
Срок службы батареи составляет более трех часов работы.
Данные надежно хранятся на внутреннем жестком диске или на удаленном планшете.
Минимизация пропущенных сигналов
Видео высокого разрешения в режиме реального времени позволяет операторам минимизировать пропущенные сигналы.
Прямая загрузка изображений и видео высокого разрешения обеспечивает быструю передачу для быстрого создания отчетов.
Свободный доступ к труднодоступным местам
Приемник на 30% тоньше предыдущей версии системы, что увеличивает доступ к труднодоступным местам.
Сложность позиционирования c-arm?
Для решения необходимо просто повернуть сканер прямо, вставить в узкое пространство, а затем переместите под углом 90 градусов для сканирования.
Максимизация вероятности обнаружения дефектов

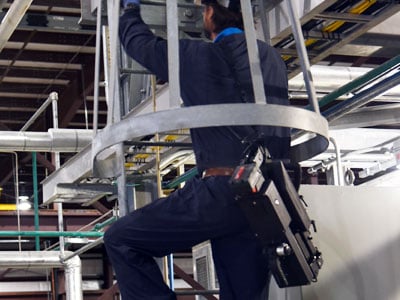

Новые эргономичные функции поддерживают несколько конфигураций, что облегчает как вертикальные, так и горизонтальные проверки на различных высотах, обеспечивает доступ к более узким пространствам и снижает утомляемость оператора.
Метод OpenVision
Цифровая система сканирования OpenVision - это метод неразрушающего контроля (NDT), который использует цифровую визуализацию в режиме реального времени для обнаружения признаков коррозии. Преимущества включают в себя:
- Высокая скорость скрининга
- Простая интерпретация оператора
- Минимальное обучение оператора
- Запись видео и фото
- Упрощенная генерация отчетов
Захват статических изображений дефектов
Записывайте статические изображения высокого разрешения непосредственно во внутреннее хранилище OpenVision DX или удаленно с беспроводного монитора. Просматривайте изображения и видео в режиме реального времени или загружайте для интеграции в отчеты клиентов.
|
Индикация сильной коррозии - вероятное образование накипи |
Индикация коррозии на отводе |
|
|
|
Нерегулярный интерфейс указывает на сильную коррозию |
Сильная Коррозия |
|
|
|
Вероятная влажность в изоляции |
Сильная внешняя коррозия под поврежденной изоляцией |
|
|
Аксессуары для цифровой системы сканирования OpenVision DX-NDT
OpenVision ударопрочный планшет
| Место хранения | Карта памяти Micro SD на 128 ГБ |
| связь | 2,4 ГГц WiFi |
| Размер экрана | 10 дюймов (25 см) |
| Вес | 1,15 фунта (0,52 кг) |
| Срок службы батареи | 9 часов |
| Хранение неподвижных изображений | 120,000+ |
| Хранение видео | 9000+ минут |
OpenVision PirateEye
Позволяет оператору просматривать видео в режими реального времени из OpenVision
| связь | HDMI |
| дисплей |
Цветной ЖК-дисплей WVGA (854x480) |
| Соответствие требованиям безопасности |
US MIL SPEC MIL-PRF- |
Компания QSA Global стремится превзойти ожидания своих клиентов, предоставляя высококачественные источники излучения, продукты неразрушающего контроля, цифровые продукты и рентгеновские системы безопасности, например, такие как рентгеновское оборудование для проверки подозрительного багажа.
